Rozdzielacze CO są jednym z podstawowych elementów nowoczesnych instalacji centralnego ogrzewania. Umożliwiają uporządkowanie kilku obiegów grzewczych i odpowiednie rozprowadzenie czynnika grzewczego do poszczególnych pomieszczeń. Stosuje się je przede wszystkim w instalacjach ogrzewania podłogowego, ale odpowiednio dobrany rozdzielacz grzejnikowy może również obsługiwać instalację z grzejnikami. Dobór rozdzielacza wpływa na możliwość regulacji przepływu, równomierne ogrzewanie pomieszczeń oraz późniejszą pracę całego systemu. Dlatego przy projektowaniu instalacji trzeba uwzględnić liczbę obwodów, rodzaj odbiorników, średnice rur oraz sposób regulacji temperatury.
Co to jest rozdzielacz CO?
Rozdzielacz centralnego ogrzewania to element instalacji, który rozdziela czynnik grzewczy na poszczególne obwody. Najczęściej składa się z dwóch belek – zasilającej i powrotnej.
Do belki zasilającej doprowadzana jest woda o odpowiedniej temperaturze. Następnie przepływa ona do poszczególnych pętli lub obiegów. Schłodzony czynnik wraca do belki powrotnej i dalej kierowany jest do źródła ciepła.
W ten sposób rozdzielacz obiegów grzewczych pozwala uporządkować instalację i niezależnie kontrolować poszczególne obwody.
Jak działa rozdzielacz CO?
Jak działa rozdzielacz CO? Zasada jest stosunkowo prosta: czynnik grzewczy dopływa do belki zasilającej, skąd zostaje skierowany do konkretnych obwodów. Po odebraniu ciepła w pomieszczeniu wraca przez belkę powrotną.
W przypadku podłogówki każdy obwód odpowiada najczęściej określonej pętli rur znajdującej się w posadzce. Dzięki temu można regulować przepływ niezależnie dla poszczególnych części instalacji.
Właśnie możliwość indywidualnej regulacji jest jedną z największych zalet rozwiązania rozdzielaczowego.

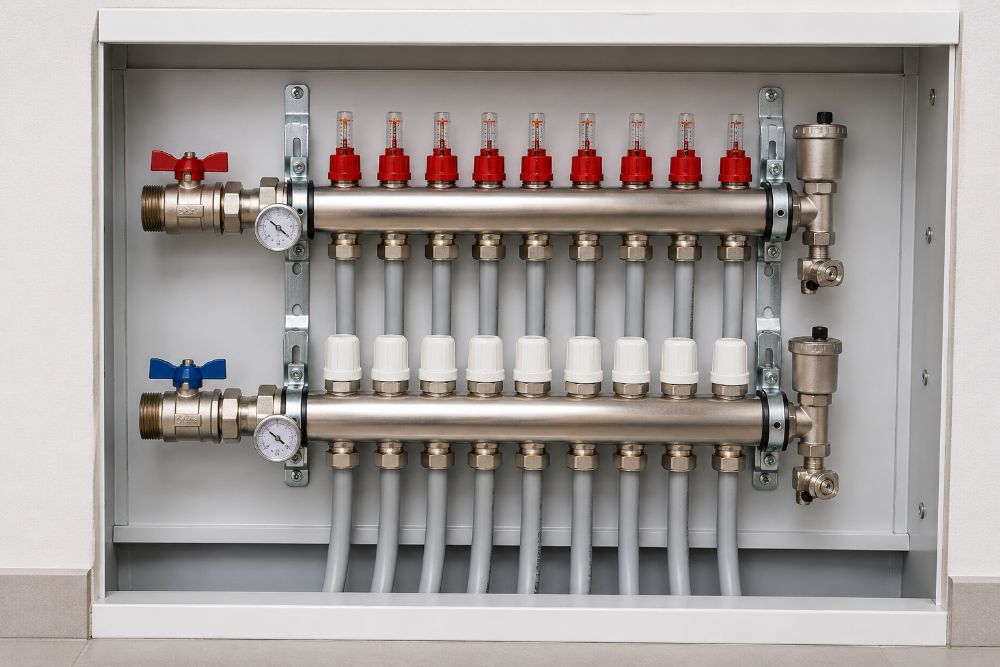

Budowa rozdzielacza CO
Budowa rozdzielacza CO zależy od jego przeznaczenia i wyposażenia. Podstawowe modele składają się z dwóch belek wykonanych najczęściej z mosiądzu lub stali nierdzewnej.
W bardziej rozbudowanych rozwiązaniach znajdują się dodatkowe elementy umożliwiające kontrolowanie przepływu oraz odpowietrzanie instalacji.
Typowy zestaw może obejmować:
- belkę zasilającą i powrotną,
- zawory odcinające,
- rotametry lub przepływomierze,
- odpowietrznik,
- zawór spustowy,
- uchwyty montażowe.
Nie każdy rozdzielacz musi posiadać komplet tych elementów. Wyposażenie należy dopasować do konkretnej instalacji.
Rozdzielacze centralnego ogrzewania do podłogówki
Rozdzielacze centralnego ogrzewania są szczególnie popularne w instalacjach ogrzewania podłogowego. Podłogówka składa się z wielu pętli rur PEX, a każda z nich może mieć inną długość i inne opory hydrauliczne.
Bez odpowiedniej regulacji przepływ w poszczególnych pętlach może być nierównomierny. W rezultacie jedna część podłogi może być przegrzewana, a inna pozostawać niedogrzana.
Rozdzielacz wyposażony w przepływomierze pozwala ustawić przepływ dla każdego obwodu. Jest to ważny etap regulacji hydraulicznej instalacji.
Rozdzielacz grzejnikowy – kiedy się go stosuje?
Rozdzielacz grzejnikowy może być wykorzystywany w instalacjach, w których poszczególne grzejniki są zasilane oddzielnymi przewodami prowadzonymi od rozdzielacza.
Takie rozwiązanie pozwala ograniczyć liczbę połączeń w posadzce i uporządkować prowadzenie instalacji. Każdy obwód może zostać wyposażony w odpowiedni zawór umożliwiający odcięcie przepływu.
W praktyce rozwiązanie rozdzielaczowe sprawdza się szczególnie dobrze w nowych budynkach, gdzie przebieg rur można zaplanować już na etapie projektowania.
Ile obwodów powinien mieć rozdzielacz?
Liczba obwodów zależy od projektu instalacji. Dostępne są między innymi rozdzielacze na 2 obwody, 3 obwody, 4 obwody czy 5 obwodów.
W większych instalacjach stosuje się rozdzielacze na 6 obwodów, 7, 8, 9, a nawet 12 obwodów.
Nie oznacza to jednak, że liczba obwodów powinna odpowiadać liczbie pomieszczeń. Jedno pomieszczenie może wymagać kilku pętli ogrzewania podłogowego, szczególnie przy większej powierzchni.
Dobór odpowiedniego rozdzielacza powinien wynikać z projektu instalacji i liczby zaplanowanych pętli.
Rotametr i regulacja przepływu
W instalacji podłogowej bardzo ważną funkcję pełni rotametr, czyli przepływomierz umożliwiający kontrolę ilości czynnika przepływającego przez dany obwód.
Przepływ można regulować w zależności od zapotrzebowania cieplnego konkretnego pomieszczenia oraz długości pętli.
Przykładowo krótsza pętla może mieć mniejsze opory przepływu niż dłuższa. Bez regulacji hydraulicznej woda może preferować łatwiejszą drogę przepływu, powodując nierównomierne rozprowadzenie ciepła. Prawidłowo wykonana regulacja przepływu poprawia równomierność pracy całej instalacji.
Rozdzielacz z siłownikami
W bardziej zaawansowanych systemach rozdzielacz może współpracować z siłownikami termoelektrycznymi. Montuje się je na zaworach poszczególnych obwodów.
Siłownik otrzymuje sygnał z regulatora temperatury i odpowiednio otwiera lub zamyka przepływ przez dany obwód.
Dzięki temu temperatura może być regulowana niezależnie w różnych pomieszczeniach. Jest to szczególnie przydatne w domach, w których poszczególne strefy mają różne wymagania cieplne.
Z jakiego materiału wykonuje się rozdzielacze?
Na rynku dostępne są rozdzielacze wykonane między innymi z mosiądzu oraz stali nierdzewnej. Mosiądz jest materiałem od lat stosowanym w technice instalacyjnej. Charakteryzuje się dobrą odpornością na warunki występujące w instalacjach grzewczych.
Rozdzielacze ze stali nierdzewnej są natomiast popularnym rozwiązaniem w nowoczesnych instalacjach, szczególnie tam, gdzie istotna jest trwałość i estetyka wykonania. Materiał powinien być dobrany do rodzaju instalacji i parametrów pracy.
Jak dobrać odpowiedni rozdzielacz CO?
Dobór odpowiedniego modelu zależy przede wszystkim od liczby obwodów, rodzaju ogrzewania oraz sposobu regulacji. Poszczególne rozdzielacze do instalacji grzewczej mogą różnić się wyposażeniem, liczbą sekcji i sposobem sterowania przepływem. Inne wymagania będzie miała instalacja podłogowa, a inne system grzejnikowy.
Trzeba również sprawdzić średnice przyłączy, zakres temperatur, wymagany przepływ oraz możliwość zastosowania siłowników.
W przypadku instalacji z pompą ciepła szczególne znaczenie ma prawidłowa regulacja hydrauliczna, ponieważ urządzenia te najczęściej pracują efektywnie przy stosunkowo niskich temperaturach zasilania.
Podsumowanie
Rozdzielacz do c.o. porządkuje instalację i umożliwia niezależne prowadzenie kilku obiegów grzewczych. W ogrzewaniu podłogowym pozwala dodatkowo regulować przepływ przez poszczególne pętle, co ma bezpośrednie znaczenie dla równomiernego rozkładu temperatury.
Prawidłowo dobrany rozdzielacz CO powinien odpowiadać liczbie obwodów, rodzajowi odbiorników, parametrom instalacji oraz zastosowanej automatyce. Odpowiednia regulacja przepływów i poprawny montaż są równie ważne jak sam wybór urządzenia.
